CCI高、低旁汽缸添加強關手輪裝置的應用
一、概述
現有的汽缸不能滿足正常的閥門使用要求，造成閥門關閉不嚴密，泄漏，影響汽
機效率。針對高、低壓旁路調節閥汽缸推力問題，我公司進行了加手輪裝置的改造，
實際效果顯著。
二、性能及作用
強關手輪裝置，最初源于單作用活塞式汽缸手輪驅動部分，為克服彈簧彈力而設
計。通過手輪轉動驅動桿，然后與銅螺母T牙螺紋傳動，上下動作，推動活塞，達到
使用效果。因進口CCI汽缸為雙作用活塞式結構，其使用效果無可非議，如果能在此
汽缸基礎上添加強關手輪裝置，那就可以從根本上解決上述提到的問題。
三、設計及改造

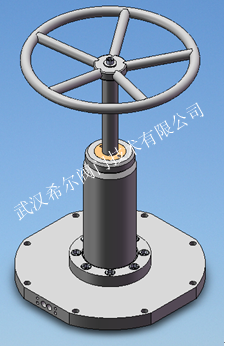

針對進口CCI汽缸，將強關手輪裝置設計安裝在汽缸頂部，替換掉原始的鋁合金壓

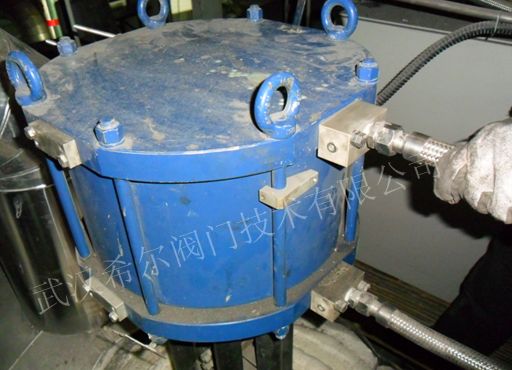

蓋。改造前，雙作用活塞式，通過上下壓蓋螺桿連接拉緊，設有兩進氣口，同時也是
出氣口，通過上下進氣口分別進氣出氣，達到閥門開啟關閉的作用。

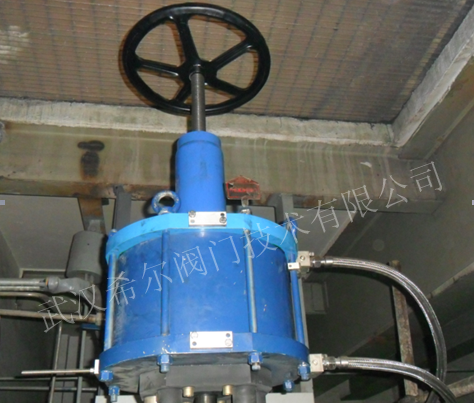

改造后，依然保留兩氣源接口，保留汽缸原有的全部功能，仍為雙作用。通過上部位
手輪裝置，強制關閉閥門。

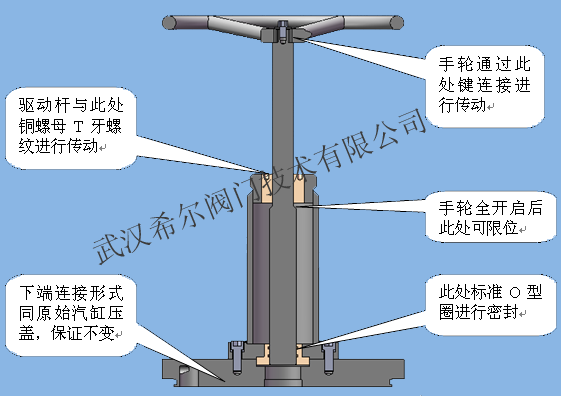

強關手輪裝置設計之初，在于緊急時使用，通過T牙螺紋傳動，帶手輪并且操作方便，
易拆卸及現場維護。內部密封采用標準O型密封圈，密封備件更換方便。底部壓蓋采用鋁
合金，保證原始的汽缸需求及使用性能。
四、現場實施過程

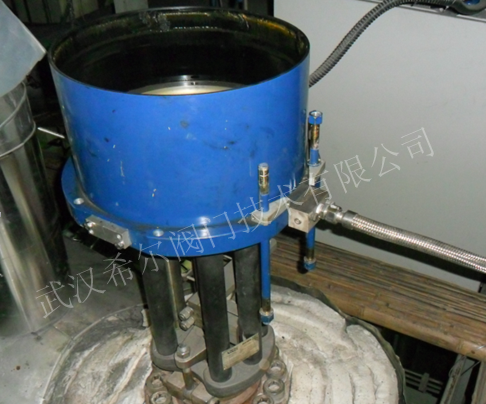

1、切斷氣源，將原始汽缸上部位壓蓋拆掉。
2、查看原始汽缸內腔是否有鐵削或雜質，妥善保管內部密封件。

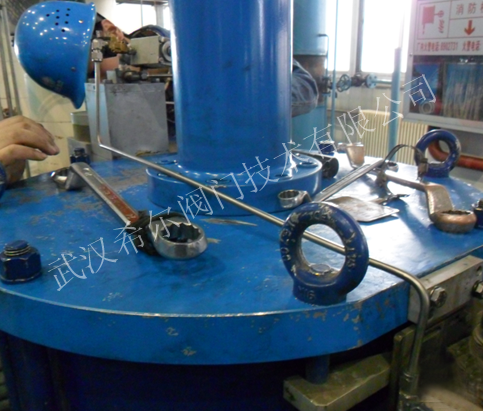

3、換上所設計強關手輪機構，通過原有螺桿螺母連接拉緊，均勻拉緊，注意對準原氣源
接管方向。
五、結語
此種改造，在實際應用過程中被多次成功使用，并且得到的廣泛的稱贊。對此，我們
可以展望，利用現有的設計技術，結合國內現代化制造技術，我們將進一步的加快了進口
閥門及執行機構的國產化進程，同時，在創新方面，也是一種能力的提升。
